4. MIB da Internet

O RFC 1066 apresentou a primeira versão da MIB para uso com o protocolo TCP/IP, a MIB-I. Este padrão explicou e definiu a base de informação necessária para monitorar e controlar redes baseadas no protocolo TCP/IP. O RFC 1066 foi aceito pela IAB (Internet Activities Board) como padrão no RFC 1156.

O RFC 1158 propôs uma segunda MIB, a MIB-II, para uso com o protocolo TCP/IP, sendo aceita e formalizada como padrão no RFC 1213. A MIB-II expandiu a base de informações definidas na MIB-I.

No padrão Internet os objetos gereciados são definidos em uma árvore de registro, equivalente a hierarquia de registro do padrão OSI, e que será descrita com maiores detalhes a seguir.

A árvore MIB II

A MIB II usa uma arquitetura de árvore, definida na ISO ASN.1, para organizar todas as suas informações. Cada parte da informação da árvore é um nó rotulado que contém:

um identificador de objetos (OID): sequência de números separados por pontos.
uma pequena descrição textual: descrição o nó rotulado

Exemplo:

directory(1): identificador de objetos: 1.3.6.1.1; descrição textual: {internet 1}

Um nó rotulado pode ter subárvores contendo outros nós rotulados. Caso não tenha subárvores, ou nós folhas, ele conterá um valor e será um objeto.

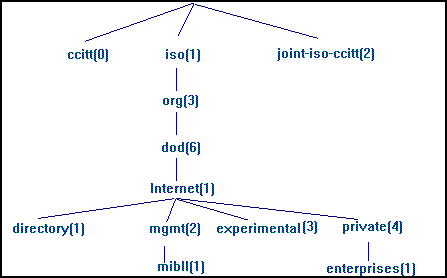

O nó raiz da árvore MIB não tem nome ou número, mas tem três subárvores:

ccitt(0), administrada pelo CCITT
iso(1), administrada pela ISO
joint-iso-ccitt(2), administrada pela ISO juntamente com o CCITT.

Sob o nó iso(1), estão outras subáarvores, como é o caso da subáarvore org(3), definida pela ISO para conter outras organizações. Uma das organizações que está sob a subáarvore org(3) é o Departamento de Defesa dos EUA (DOD), no nó dod(6). A Internet(1) está sob o dod(6), e possui quatro subárvores:

directory(1): contém informações sobre o serviço de diretórios OSI (X.500)
mgmt(2): contém informações de gerenciamento, é sob esta subárvore que está o nó da mibII, com o identificador de objeto 1.3.6.1.2.1 ou { mgmt 1 }.
experimental(3): contém os objetos que ainda estão sendo pesquisados pela IAB.
private(4): contém objetos definidos por outras organizações.

Abaixo da subárvore mibII estão os objetos usados para obter informações específicas dos dispositivos da rede. Esses objetos são divididos em 11 grupos, que são apresentados na tabela abaixo.

__________________________________________________________________________
Grupos                           Informações

system(1)                  sistema de operação dos dispositivos da rede
interfaces(2)              interface da rede com o meio físico
address translation(3)     mapeamento de endereços IP em endereços físicos
ip(4)                      protocolo IP
icmp(5 )                   protocolo ICMP
tcp(6)                     protocolo TCP
udp(7)                     protocolo UDP
egp(8)                     protocolo EGP
cmot(9)                    protocolo CMOT
transmission(10)           meios de transmissãoes
snmp(11)                   protocolo SNMP
___________________________________________________________________________

Cada objeto contido nos grupos apresentados na tabela acima é descrito no RFC1213. A descrição dos objetos é dividida em cinco o partes: o nome do objeto, a sintaxe abstrata do objeto, a descrição textual do significado do objeto, o tipo de acesso permitido ao objeto (read-only, read-write, write-only ou não acessível), e o estado do objeto (obrigatório, opcional, obsoleto). O exemplo abaixo apresenta a descrição do objeto sysDescr{Internet 1}.

OBJECT: sysDescr{Internet 1}
Syntax:: DisplayString(SIZE(0..255))
Definition: descrição textual da entidade. Nome completo, vesão, ...
Access: read-only
Status: mandatory
