Comandos e Respostas Não Numerados

Os quadros não-numerados são utilizados nas funçõs de controle da conexão.

Exceto o comando FRMR, todos outros comandos não utilizam o campo informação. Esta execço ocorre, pois o protocolo utiliza o campo de informação para indicar o motivo de rejeição do quadro.

Os comandos e respostas disponíveis são:

SABM (Set Asynchronous Balanced Mode)
O comando SABM é utilizado por uma entidade LLC origem para solicitar o estabelecimento de uma conexão com outra entidade LLC destino. Ao receber o pedido de conexão, o LLC destino deve enviar um comando UA para confirmar a operação ou um comando DM negando a operação. Se a conexão for estabelecida a origem e o destino zeram as variáveis de estado.

DISC (Disconnect)
O comando DISC é usado para indicar a LLC destino que a LLC origem está encerrando a conexão;. O LLC destino deve responder o recebimento deste comando com uma resposta UA.

UA (Unnumbered Acknowledgment)
Resposta utilizada para confirmar o recebimento dos comandos SABM e DISC;.

DM (Disconnect Mode)
Resposta ao comando SABM indicando que não será possível estabelecer a conexão;.

FRMR (Frame Reject)

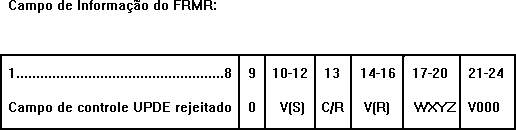

Resposta que indica que foi recebido um quadro com problemas e estes não podem ser corrigidos. A entidade que receber esta resposta, deve reiniciar ou abortar a conexão. As seguintes situações podem ocasionar este erro: Ao enviar a resposta FRMR, o LLC especifica no campo informação o motivo da rejeiço de acordo com o formato mostrado na figura abaixo.

Os campos mostrados na figura acima significam:

  1. Bits 1 a 8: número de controle do quadro rejeitado
  2. V(S): valor atual da variável do u´ltimo quadro enviado
  3. C/R: se o quadro rejeitado for um comando então o valor será 1, se o quadro rejeitado for uma resposta o valor será 0
  4. W: valor igual a "1" para indicar que o campo de controle era inválido ou não implementado
  5. X: valor igual a "1" para indicar campo de informação não permitido para determinado comando/resposta
  6. Y: valor igual a "1" para indicar campo de informação excedeu o tamanho máximo
  7. Z: valor igual a "1" para indicar campo de controle possuia um N(R) inválido
  8. V: valor igual a "1" para indicar campo de controle possuia um N(S) inválido

Exercícios

1. Comando/resposta utilizado para indicar que a conexão deve ser reinicializada pois o formato do quadro estáincorreto:

2. Comando/resposta utilizado para indicar que não será possível estabelecer a conexão:

3. Comando/resposta utilizado para solicitar estabelecimento de conexão:

4. Comando/resposta utilizado para responder a um comando SABM ou resposta DM:

5. Comando/resposta utilizado pelo LLC origem para informar o término da comunicação:
