Comandos e Respostas de Supervisão

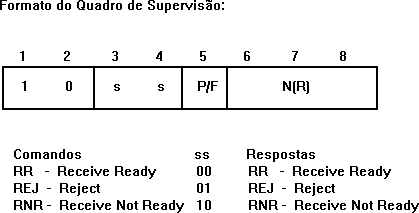

Este tipo de quadro (figura abaixo) é utilizado como mecanismo de controle de erros e de fluxo. Por esta razão nenhum destes comandos possui o campo de informação no quadro.
Os tipos de quadros existentes são:
- RR (Receive Ready)
- O comando RR é utilizado para informar que a estação está pronta para receber uma UDPE do tipo I. A resposta RR é utilizada para indicar o recebimento dos quadros I, com números menores que N(R), de uma entidade LLC que não possui mais informação para enviar e portanto não pode confirmar o recebimento através de uma UPDE I;
- RNR (Receive Not Ready)
- O comando RNR é usado para indicar uma impossibilidade temporária de recepção de UPDE tipo I. Todas as UPDEs do tipo I numeradas até N(R)-1 serão consideradas confirmadas e, as UPDEs igual ou maiores que N(R) não serão consideradas como confirmadas. Quando a entidade LLC possuir condições de receber novos quadros, ela envia uma UPDE RR ao seu parceiro de conexão;
- REJ (Reject)
- O comando REJ indica que o quadro com número de sequência N(R) foi rejeitado, portanto o quadro N(R) e posteriores devem ser restransmitidos.
