Segmento de rede que atende o LIES
Para participar da rede local, os microcomputadores tem que ter
uma placa de rede local. O cabeamento da rede local é ligado a esta placa |
|

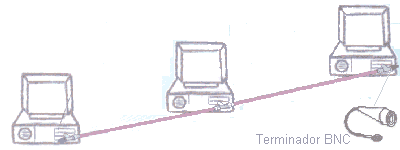

A interconexão entre os computadores pode ser feita por
meio de cabo coaxial (fino). Quando é usado este tipo de cabeamento, diversos segmentos de cabo coaxial fino (cheapernet) são usados para conectar o terminador (conector em formato T denominado BNC-T) de cada equipamento ao seguinte na rede. |
|
O cabo coaxial vai de computador em computador. Se algum cabo coaxial for desconectado
ou se for retirado o conector terminador da rede (que é colocado em cada extermidade
da rede), é interrompida a comunicação entre todos os computadores. Neste cabo caxial a transmissão é digital e ocorre à velocidade de 10 MBPS (milhões de bits por segundo). |
|
Também poderia ter sido usado um cabo de par trançado, similar ao cabo telefônico mas de melhor qualidade e com mais condutores (fios) em seu interior. Este cabo é chamado cabo UTP (Unshielded Twister Pair) | |
Quando se usa cabo UTP cada segmento
de cabo é conectado diretamente a um repetidor ou hub. Num hub também pode haver concetores BNC (para ligar segmentos de rede local que usam cabo coaxial fino. |
|
Um hub é um repetidor que faz o sinal transmitido por cada segmento da rede chegar até todos os demais segmentos. Assim a mensagem transmitida por qualquer estação tem condições de chegar até todas as demais. Somente a estação que reconhece seu endereço no cabeçalho da mensagem recebe e interpreta os dados nela contidos. As demais estações descartam tais dados assim que percebem que a mensagem é destinada para outra estação. Este funcionamento é definido pelo protocolo da rede local. Ethernet ou CSMA/CD (Carrier Sense Multiple Access/ Colision Detection) é o protocolo mais comum nas redes locais. | |
Diversos tipos de cabeamento podem ser interligados num hub, desde que ele tenha
interfaces apropriados ou que se use um conversor de cabeamento. Pode-se ter cabeamento usando cabo coaxial, cabo UTP, fibra ótica. O cabo de fibra ótica é necessário sempre que se precisar interligar dois segmentos da rede local em prédios diferentes. Por exemplo, o hub da Faculdade de Educação tem um interface para conexão com um cabo de fibra ótica que o interliga com um roteador situado no prédio da Reitoria. |
|

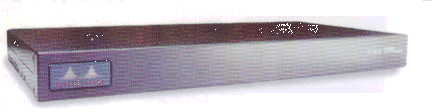

O roteador é também interconectado com outro equipamento similar, situado no prédio do CPD, no Campus Saúde. De lá saem as linhas contratadas junto à EMBRATEL que interligam a rede da UFRGS com o restante da Rede Nacional de Pesquisa e esta por sua vez é interligada com a Internet mundial. |
