Quando deseja-se ligar dois equipamentos de mesmo tipo (terminal-terminal,modem-modem) pelo seu lado digital, deve-se utilizar o cabo Cross-Over.

Cabo Cross-Over

Este cabo faz a inversão (cruzamento) entre os sinais.

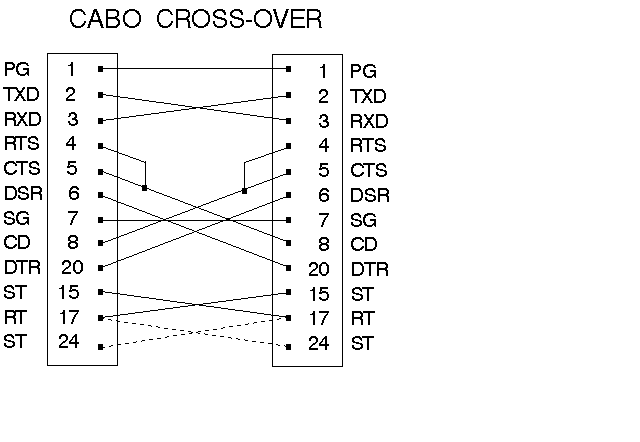

A interligação dos pinos da interface pelo cabo Cross-Over é a seguinte:

- O cruzamento dos pinos 2 e 3 é necessário, pois o que é transmissão num dispositivo é recepção no outro, e vice-versa.

- O mesmo é aplicado para as bases de tempo de recepção e transmissão dos pinos 15 e 17. Quando a base de tempo para a transmissão é fornecida pelo terminal, o cruzamento é entre os pinos 17 e 24.

- Os pinos 4 e 5 são jumpeados, pois não há necessidade do delay RTS/CTS (não se coloca portadora na linha), e ligados ao pino 8 da recepção do outro equipamento (simulação da detecção de portadora);

- O pino 20 da transmissão e o pino 6 da recepção são conectados;

- Os pinos 1 dos dispositivos são interligados;

- Os pinos 7 dos dispositivos são interligados.
